Quels critères les acheteurs OEM doivent-ils prendre en compte lors du choix d'un fabricant d'inserts filetés ?
Un fabricant d'inserts filetés doit être évalué sur sa capacité à produire ou fournir un insert adapté au matériau hôte, à la méthode d'installation, à la fixation et aux performances d'assemblage requises, et non pas simplement sur sa capacité à indiquer un diamètre de filetage interne.
Pour les achats OEM, les exigences les plus importantes sont :
-
Conception de l'insert fileté adaptée à l'application
-
Dimensions et compatibilité du filetage interne vérifiées
-
Géométrie externe et caractéristiques d'installation appropriées
-
Exigences définies concernant le matériau et l'état de surface
-
Compatibilité avec le matériau hôte et l'alésage préparé
-
Contrôle Processus de fabrication et d'inspection
-
Approbation d'échantillons à l'aide d'assemblages représentatifs
-
Validation fonctionnelle si nécessaire
-
Spécifications des pièces traçables et contrôle des révisions
-
Emballage fiable et identification des commandes répétées
Un fournisseur peut produire un composant conforme à son plan, mais dont l'assemblage final présente des performances médiocres.
Par exemple, un insert fileté peut avoir un filetage intérieur M6 précis, mais échouer car le trou de guidage est inadapté au panneau de particules environnant. De même, un écrou à sertir peut réussir le contrôle dimensionnel avant installation, mais présenter une rétention insuffisante après sa mise en place dans un panneau métallique mince.
Cette distinction est essentielle.
La qualité d'un insert fileté ne dépend pas uniquement du composant métallique détaché. C'est également une propriété de la connexion installée.
Pour les acheteurs à la recherche de connexions filetées réutilisables, JHFIX propose plusieurs configurations d'écrous filetés dans sa gamme d'écrous et inserts filetés, avec des schémas, des échantillons, des instructions d'installation, de qualité et d'emballage spécifiques au produit.
Le processus d'approvisionnement le plus efficace commence par la définition complète de l'assemblage, puis par la sélection de l'insert approprié.
Pourquoi la fabrication d'inserts filetés exige plus que la précision du filetage
L'objectif principal d'un insert fileté est de créer un filetage interne utilisable dans un matériau compatible. Matériau ou structure hôte.
Selon l'application, cela peut permettre l'installation d'une vis ou d'un boulon dans un panneau de bois, une pièce en plastique ou une tôle mince.
L'insert crée deux interfaces critiques.
La première interface est interne : la vis s'engage dans le filetage femelle de l'insert.
La seconde interface est externe : l'insert s'engage, se verrouille ou est retenu par le matériau environnant.
La connexion ne fonctionne que si les deux interfaces satisfont aux exigences de l'application.
Un calibre de filetage peut vérifier le filetage interne. Il ne prouve pas que l'insert restera bien en place dans le matériau hôte prévu.
Un test d'arrachement peut démontrer la rétention axiale. Il ne prouve pas nécessairement que l'insert résistera à la rotation lors du serrage du boulon.
Un contrôle visuel peut confirmer un bon état de surface. Cela ne définit pas un matériau de base particulier ni une résistance à la corrosion.
Pour un responsable des achats, cela signifie que le processus de qualification des fournisseurs doit prendre en compte davantage qu'une simple spécification de catalogue.
Un fabricant professionnel doit comprendre quelles caractéristiques déterminent le fonctionnement réel du composant.
Dans certaines applications, la tolérance du filetage interne est l'exigence principale. Dans d'autres, la géométrie des nervures externes, la bride, la profondeur d'installation ou la compatibilité des matériaux peuvent être tout aussi importantes.
Les priorités appropriées dépendent de la conception de l'assemblage.

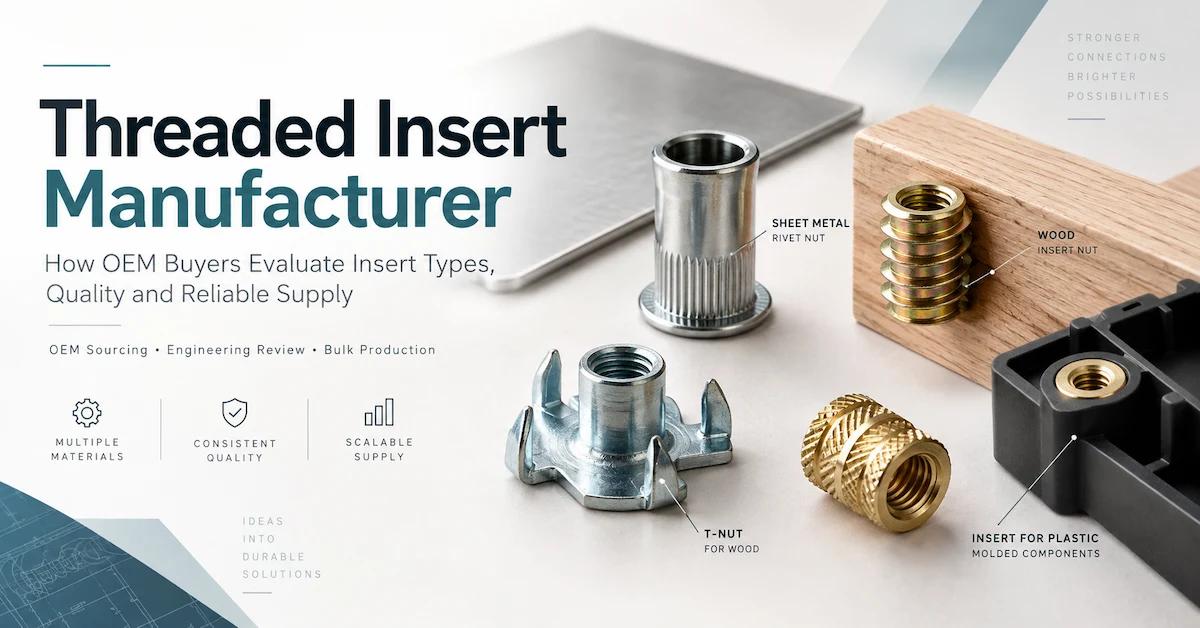

Comprendre les différents types d'inserts filetés
L'expression « insert fileté » recouvre plusieurs produits de fixation distincts.
Certains sont conçus pour les panneaux de meubles en bois. D'autres sont destinés aux composants en plastique moulés par injection. Les écrous à sertir offrent des points de filetage dans les assemblages de tôles appropriés. Les écrous en T à griffes utilisent une autre méthode d'installation et de fixation.
Ils ont un objectif commun : fournir un filetage interne, mais ils ne sont pas interchangeables.
Comparaison des types d'inserts filetés
| Type d'insert | Matériau hôte typique | Principe d'installation | Critères d'achat importants |
|---|---|---|---|
| Insert en bois à entraînement hexagonal | Bois massif, MDF, panneau de particules ou panneau compatible | Installation dans un trou préparé dans le panneau | Filetage interne, entraînement, nervures externes, ajustement du trou |
| Insert de meuble à filetage externe | Bois et panneaux d'ingénierie panneaux | Filetage extérieur s'engageant dans le substrat | Filetage extérieur, trou de guidage, profondeur d'insertion |
| Écrou à insert conique | Panneaux à base de bois adaptés | Extérieur conique s'engageant dans le trou préparé | Cône, géométrie des nervures, contrainte d'installation |
| Écrou en T à griffes | Panneaux en bois et panneaux adaptés | Les griffes s'engagent dans le panneau | Bride, corps, griffes, accès à l'installation |
| Écrou à riveter aveugle | Assemblage de tôle ou de profilé creux adapté | Le corps se déforme pendant Réglage | Plage de serrage, géométrie des trous, processus de réglage |
| Insert thermofixable | Thermoplastiques compatibles | La chaleur contrôlée permet l'écoulement du plastique autour de l'insert | Résine, bossage, température, caractéristiques de rétention |
| Insert ultrasonique | Thermoplastiques compatibles | L'installation ultrasonique crée un écoulement localisé du plastique | Équipement, matériau, géométrie, processus |
| Insert moulé | Applications de moulage appropriées | L'insert est incorporé lors du moulage | Positionnement, orientation, étanchéité, rétention |
La question pertinente n'est pas « Quel insert fileté est le plus résistant ? »
Il s'agit plutôt de :
Quel insert crée la connexion la plus adaptée au support, au processus d'installation et à l'environnement d'utilisation ?
Cette question doit guider le choix du produit avant même de considérer le prix du fournisseur.
Inserts filetés pour panneaux de meubles en bois et en matériaux composites
Les applications pour meubles à base de bois représentent un segment important du marché des inserts filetés.
Les fabricants de meubles utilisent souvent des inserts lorsqu'une connexion filetée est préférable au vissage répété directement dans le panneau.
Exemples d'applications :
-
Pieds de table amovibles
-
Meubles Composants
-
Structures de meubles
-
Étagères modulaires
-
Armoires de rangement
-
Accessoires amovibles
-
Systèmes de réparation de meubles
-
Meubles en kit et démontables
-
Sélection de composants de meubles réglables
L'intérêt d'un insert fileté est particulièrement évident lorsqu'un assemblage doit être réparé ou remonté plusieurs fois.
Cependant, un insert métallique ne renforce pas automatiquement tous les assemblages en bois.
Ses performances dépendent fortement du matériau qui l'entoure.
MDF Applications
Le MDF (panneau de fibres de moyenne densité) permet d'obtenir un panneau composite relativement homogène, mais l'insert doit être adapté à sa qualité et à ses conditions de perçage.
Les acheteurs doivent examiner :
-
Densité du panneau
-
Épaisseur du panneau
-
Diamètre des avant-trous
-
Profondeur des trous
-
Géométrie de l'insert
-
Méthode d'installation
-
Distance par rapport aux bords du panneau
-
Résistance à l'arrachement et à la rotation requise
Un insert conforme à une spécification de MDF ne doit pas être automatiquement approuvé pour d'autres applications. Chaque panneau MDF.
Applications des panneaux de particules
Les panneaux de particules sont largement utilisés dans les armoires, les penderies et les meubles en kit.
Leur structure interne et leur densité peuvent influencer la manière dont les nervures ou les filetages externes s'engagent dans le panneau.
Un composant peut sembler correctement positionné tout en offrant une rétention insuffisante lors du serrage.
L'acheteur doit donc qualifier l'insert à l'aide de panneaux de production représentatifs.
Applications du contreplaqué
Le contreplaqué présente une structure multicouche.
L'emplacement de l'insert, le trou de guidage et le sens d'insertion peuvent affecter l'intégrité locale du placage.
Les fissures, le délaminage et un positionnement irrégulier doivent être pris en compte lors de la validation de la conception.
Applications du bois massif
L'essence de bois, le sens du fil et les conditions d'humidité peuvent affecter l'installation.
Un fabricant d'inserts filetés ne devrait pas en recommander un Dimension universelle du trou pilote pour toutes les applications en bois massif.
La géométrie correcte du trou doit être établie pour le matériau et l'insert approuvés.
Inserts filetés pour composants en plastique
Les applications plastiques présentent des contraintes d'ingénierie différentes.
Les inserts filetés sont couramment utilisés dans les boîtiers en plastique, les composants d'appareils électroménagers, les coffrets électriques, les couvercles d'équipements et autres produits nécessitant des filetages réutilisables.
Selon la conception, l'installation peut impliquer :
-
Insertion à chaud
-
Insertion par ultrasons
-
Montage par pression
-
Embout autotaraudeur
-
Placement dans le moule
La méthode sélectionnée doit correspondre au matériau plastique et à la géométrie de la pièce.
Inserts filetés thermofixés
La pose thermofixée est couramment utilisée avec les thermoplastiques compatibles.
Ce procédé ramollit le matériau plastique environnant afin qu'il puisse s'écouler autour des éléments de fixation externes de l'insert.
Après refroidissement, le matériau contribue à maintenir le composant en place.
Variables critiques :
-
Qualité de la résine
-
Teneur en charge
-
Géométrie du bossage
-
Dimensions du trou de guidage
-
Caractéristiques extérieures de l'insert
-
Température
-
Insertion Force
-
Durée du processus
-
Profondeur d'insertion
Le processus d'installation doit être validé pour le matériau utilisé.
Inserts filetés à ultrasons
L'installation par ultrasons utilise des vibrations mécaniques pour générer une chaleur localisée dans le plastique compatible.
Le résultat dépend des réglages de l'équipement, de la géométrie de l'insert et du matériau hôte.
Cette méthode ne doit pas être considérée comme automatiquement supérieure à l'insertion à chaud.
Inserts moulés
Les inserts moulés sont positionnés lors du processus de moulage.
Les points importants à prendre en compte sont la rétention dans le moule, l'alignement de l'insert, la protection du filetage et le contrôle du flux de matière.
L'acheteur doit s'assurer que le processus de production permet de maintenir l'insert spécifié de manière répétée. Emplacement.
Critères de qualification des fournisseurs
Les capacités de fabrication et d'installation d'inserts en plastique ne sont pas identiques à celles des inserts en bois.
Il ne faut pas présumer automatiquement qu'une entreprise fournissant des inserts filetés pour panneaux de meubles fabrique toutes les configurations d'inserts thermofixés, ultrasoniques ou moulés.
L'acheteur doit vérifier la gamme de produits et le processus de production exacts avant d'attribuer le projet.
Inserts filetés pour tôle : Quand les écrous à sertir sont appropriés
La tôle mince pose un autre défi en matière de fixation.
Dans de nombreuses applications, l'épaisseur de la tôle est insuffisante pour permettre un engagement direct du filetage.
Un écrou à sertir permet d'obtenir un filetage interne sans nécessiter d'écrou séparé derrière le joint.
Pour les conceptions appropriées, l'installation peut être effectuée d'un seul côté accessible.
Ceci peut être utile pour :
-
Boîtiers métalliques
-
Armoires en tôle
-
Panneaux d'équipement
-
Châssis métalliques
-
Supports de montage
-
Certains assemblages à profilés creux
Différences entre les écrous à sertir et les inserts en bois
Un écrou à sertir est généralement maintenu par déformation contrôlée lors de l'installation.
Un insert en bois repose sur un mode de fixation différent avec le support.
Leurs conditions d'installation ne sont donc pas interchangeables.
Les spécifications d'un écrou à sertir peuvent exiger :
-
Géométrie du corps
-
Dimensions de la bride
-
Plage de serrage
-
Dimensions des trous préparés
-
Matériau de la tôle
-
Épaisseur de la tôle
-
Outil d'installation
-
Compatibilité du mandrin
-
Course ou force de pose
-
État du filetage après pose
Ces exigences diffèrent de celles relatives aux avant-trous et à la densité des panneaux pour les inserts en bois.
JHFIX affiche un Écrou à riveter à tête plate hexagonale complète destiné à être testé dans des assemblages filetés de tôle appropriés.
Son corps hexagonal complet nécessite une géométrie de trou préparé correspondante.
Le composant doit être évalué en utilisant la pile de tôles et la procédure de pose réelles.
Types de produits d'inserts filetés JHFIX : Points de comparaison
La catégorie d'écrous publiée par JHFIX contient plusieurs configurations d'inserts illustrant différentes exigences de fixation.
Les produits suivants doivent être considérés comme des options d'ingénierie distinctes plutôt que comme des articles de catalogue interchangeables.
Écrou à insert fileté à entraînement hexagonal pour bois
Le L'écrou à insert fileté à six pans creux pour bois est doté d'un entraînement interne, d'un alésage fileté interne, d'une face d'entrée à bride et de caractéristiques d'engagement externes.
Pour l'approvisionnement, les acheteurs doivent confirmer :
-
Diamètre et pas du filetage interne
-
Profondeur d'engagement utile
-
Géométrie de l'entraînement hexagonal
-
Dimensions de la bride
-
Corps et nervure Profil
-
Exigences relatives aux panneaux et aux avant-trous
-
Matériaux et finition
Ce produit convient à l'évaluation dans des applications d'ameublement nécessitant une interface filetée réutilisable.
Les spécifications finales doivent être confirmées par rapport au dessin ou à l'échantillon approuvé.
Écrou à bois conique à entraînement hexagonal
L'écrou à bois conique à entraînement hexagonal combine un filetage interne, une interface de montage à entraînement hexagonal, un corps conique et des nervures externes.
Sa géométrie doit être vérifiée en fonction du matériau du panneau et de la préparation des trous.
La forme conique ne doit pas être Considéré comme assurant une rétention supérieure en toutes circonstances.
Des essais d'installation sont requis lorsque la performance est essentielle.
Écrou fileté à corps rond
L'écrou fileté à corps rond présente un corps généralement cylindrique, un filetage intérieur, un entraînement d'installation et des nervures extérieures.
Il peut être évalué pour des applications telles que les assemblages de meubles démontables, les pieds réglables et certaines exigences de montage d'armoires.
L'apparence du produit ne détermine pas le matériau ni les dimensions de la production finale.
Insert fileté à six pans creux pour meubles
L'Hex-Socket Furniture Threaded Insert Nuts utilise un filetage extérieur grossier et un filetage intérieur métrique, avec une interface de montage hexagonale. Les deux types de filetage sont importants. Le filetage intérieur doit correspondre à celui du boulon. Le filetage extérieur doit être adapté au panneau et à la méthode d'installation.
Approuver l'un sans l'autre crée un risque d'approvisionnement inutile.
Écrou en T à griffes
L'écrou en T à griffes pour panneaux de bois est doté d'un corps fileté femelle avec une bride et des griffes saillantes.
Les griffes sont conçues pour s'engager dans le panneau hôte lors de l'installation.
L'acheteur doit examiner la bride, le corps, la géométrie des griffes, le sens d'insertion et l'accessibilité.
Un écrou en T ne doit pas remplacer automatiquement un insert fileté pour bois si l'assemblage ne permet pas son installation.
Comment choisir l'insert fileté adapté à un projet OEM
Le processus de sélection doit commencer par… application.
Une séquence de décision utile est :
-
Identifier le matériau hôte.
-
Déterminer pourquoi un assemblage fileté est nécessaire.
-
Définir la charge et les conditions de service de l'assemblage.
-
Établir l'accès pour l'installation.
-
Sélectionner une famille d'inserts compatible.
-
Confirmer les exigences du filetage interne.
-
Examiner la géométrie de retenue externe.
-
Définir la préparation du trou.
-
Valider l'assemblage installé.
-
Geler l'approbation Spécifications.
La distinction la plus importante réside entre le choix d'un produit selon son apparence et son choix selon sa fonction.
Un insert argenté et un insert jaune peuvent avoir des matériaux de base ou des finitions de surface différents.
Deux produits avec le même filetage intérieur peuvent avoir des systèmes de fixation externes différents.
Un composant plus long peut ne présenter aucun avantage s'il ne peut pas être installé correctement dans l'épaisseur de matériau disponible.
La conception d'un insert réussi doit être adaptée simultanément à l'hôte, au trou, à la fixation correspondante, au processus d'installation et à la charge de service.
Spécifications du filetage intérieur : Que faut-il contrôler ?
Les fabricants d'inserts filetés doivent contrôler les caractéristiques du filetage intérieur car elles déterminent la compatibilité avec la vis ou le boulon correspondant.
Diamètre nominal du filetage
Exemples de désignations métriques utilisées dans la fixation industrielle : M4, M5, M6 et M8.
Ceci sont des exemples, et non une affirmation selon laquelle chaque modèle d'insert JHFIX est disponible dans toutes les tailles.
Pas du filetage
Le pas du filetage doit correspondre à celui de la fixation.
Un même diamètre nominal n'implique pas nécessairement un même pas.
Tolérance du filetage
L'acheteur doit définir la classe de tolérance requise.
Pour les filetages métriques d'usage général ISO, la norme ISO 965-1:2026 fournit les principes et les données de base relatifs au système de tolérance.
Son existence ne signifie pas qu'un insert particulier est certifié ou fabriqué selon une classe de tolérance spécifique sans preuve.
Profondeur de filetage utile
L'acheteur doit tenir compte de la longueur réelle du filetage disponible pour l'engagement.
Longueur du boulon de fixation
Longueur du boulon de fixation peut créer une charge indésirable.
Vérifiez l'empilement complet des joints et le jeu au fond.
Condition d'entrée
Les chanfreins, les bavures ou les dommages au filetage peuvent influencer l'assemblage.
Un produit peut être dimensionnellement acceptable à d'autres égards, mais provoquer un filetage croisé répété si les conditions d'entrée sont mauvaises.
Vérification du filetage
La méthode d'inspection appropriée peut inclure des calibres de filetage convenus, la mesure dimensionnelle et un assemblage d'essai avec une fixation d'accouplement contrôlée.
La méthode d'essai doit correspondre aux exigences du dessin.
Géométrie externe : un aspect souvent sous-estimé par les acheteurs de pièces
L'extérieur de l'insert détermine son interaction avec le matériau hôte.
Selon le produit, les caractéristiques importantes peuvent inclure :
-
Externe Filetage
-
Nervures
-
Moletage
-
Cône
-
Bride
-
Griffes
-
Diamètre du corps
-
Section de préhension
-
Profil d'entrée
-
Longueur du corps
Chaque élément a une fonction particulière.
Par exemple, le filetage extérieur d'un insert de meuble s'engage dans le panneau préparé. Un écrou en T à griffes utilise ses griffes et sa bride. Un écrou à sertir nécessite un processus de sertissage et une déformation contrôlée.
Ces caractéristiques doivent figurer dans un cahier des charges formel.
Ne présumez pas qu'un fournisseur puisse reproduire la pièce correcte à partir d'une photographie.
Un dessin doit identifier les dimensions critiques et les interfaces qui influent sur l'installation.
Lorsqu'un échantillon physique est fourni, un dessin technique ou des critères d'inspection documentés doivent être élaborés avant toute nouvelle production.
Choix des matériaux : acier, acier inoxydable, laiton et alliage de zinc
Différents matériaux sont utilisés pour les inserts filetés.
Le choix approprié dépend du procédé de fabrication, des exigences mécaniques, des conditions environnementales et du coût.
| Matériau | Considérations techniques courantes | Points à vérifier par l'acheteur |
|---|---|---|
| Acier au carbone | Propriétés mécaniques Propriétés, fabricabilité, protection de surface | Nuance, état, finition |
| Acier inoxydable | Résistance à la corrosion et propriétés mécaniques dépendant de la nuance | Nuance, compatibilité d'application |
| Laiton | Usinabilité et adéquation à certaines conceptions d'inserts | Alliage, composition, méthode d'installation |
| Alliage de zinc | Adapté à certaines géométries de quincaillerie de meubles | Alliage, exigences mécaniques, procédé de fabrication |
Le choix du matériau doit être lié aux exigences techniques du produit.
Un composant de couleur laiton ne doit pas être automatiquement considéré comme massif. Laiton.
De même, un composant de couleur argentée n'est pas nécessairement en acier inoxydable.
Pour les inserts filetés OEM, le cahier des charges d'achat doit identifier à la fois le matériau de base et la finition.
Quand le choix de la finition est important
Un insert fileté installé dans une armoire sèche intérieure peut présenter des considérations de corrosion différentes de celles d'un composant installé dans un environnement humide.
Le choix de la finition peut inclure :
-
Zingage
-
Nickelage
-
Finition noire
-
Autres revêtements spécifiés
La finition requise doit être définie par l'application.
Si des essais de corrosion sont nécessaires, la méthode et les critères d'acceptation doivent être convenus au préalable. Production.
Procédés de fabrication d'inserts filetés et DFM
La conception pour la fabricabilité (DFM) est importante lorsque les acheteurs demandent des inserts sur mesure.
Le procédé de fabrication proposé dépend de la géométrie et du matériau.
Les procédés potentiels incluent :
-
Préparation des matériaux
-
Formage
-
Usinage
-
Perçage
-
Taraudage
-
Externe Filetage
-
Moletage
-
Estampage
-
Traitement de surface
-
Inspection
-
Assemblage et emballage
Le processus de fabrication des inserts varie.
Un insert en laiton tourné et un insert en acier formé peuvent nécessiter des méthodes de production différentes.
Un écrou en T à griffes présente une géométrie de bride et de griffes différente de celle d'un insert cylindrique.
Un écrou à sertir doit être fabriqué avec des caractéristiques adaptées à son comportement lors de la pose.
Que doit couvrir une revue technique ?
Une revue utile pose les questions suivantes :
-
Le matériau sélectionné peut-il supporter La géométrie ?
-
Quelles dimensions sont critiques pour le fonctionnement ?
-
Les tolérances proposées sont-elles réalisables ?
-
Le filetage interne peut-il être inspecté efficacement ?
-
La finition affectera-t-elle l'ajustement du filetage ?
-
La conception nécessite-t-elle un outillage spécial ?
-
La pièce peut-elle être produite de manière constante au volume prévu ?
-
Les tests spécifiés sont-ils appropriés pour l'assemblage réel ?
Un fabricant compétent d'inserts filetés doit distinguer les caractéristiques techniques requises des dimensions ajustables sans compromettre le fonctionnement.
Cela permet d'établir des devis plus précis et une production mieux maîtrisée.
Développement.Contrôle qualité des inserts filetés : Que faut-il inspecter ?
Un plan qualité fiable commence par le cahier des charges approuvé.
Pour la plupart des projets OEM, les étapes d'inspection utiles comprennent la vérification des matériaux, les contrôles en cours de production, l'inspection dimensionnelle finale et les essais d'application, le cas échéant.
Revue des matériaux entrants
Confirmer la désignation du matériau et toute documentation requise.
Inspection dimensionnelle
Examiner les caractéristiques qui déterminent l'ajustement :
-
Diamètre du corps
-
Longueur du corps
-
Bride
-
Nervures externes ou Filetage
-
Cône
-
Gerres
-
Interface de l'outil
-
Alésage intérieur
-
Profondeur du filetage
Inspection du filetage
Vérifier le diamètre, le pas, la tolérance, la profondeur utile et la compatibilité d'accouplement.
Inspection de surface
Rechercher les bavures inacceptables, les dommages, la contamination et les défauts de finition.
Inspection fonctionnelle
Si nécessaire, installer le composant dans un matériau hôte représentatif.
Vérifier le positionnement, l'alignement, la rétention et le comportement d'assemblage.
Inspection de l'emballage
Confirmer l'identification de l'article, la variante de filetage, la quantité, Étiquettes et protection.
Le contrôle qualité ne doit pas s'arrêter une fois que la pièce détachée a passé l'inspection dimensionnelle.
Le produit fini et emballé doit également répondre aux exigences de l'acheteur.
Tests d'arrachement, de desserrage et d'installation
Un insert fileté peut passer l'inspection dimensionnelle mais présenter une défaillance en service.
La validation fonctionnelle peut révéler des risques que l'inspection de pièces détachées ne permet pas d'identifier.
Test d'arrachement
Le test d'arrachement évalue la résistance à l'extraction dans des conditions définies.
Les résultats dépendent de l'insert, du matériau hôte, du trou, de l'installation et de la méthode de chargement.
Test de desserrage
Le test de desserrage évalue la résistance à la rotation involontaire dans le matériau hôte.
Ceci peut être particulièrement important lors du serrage ou du desserrage d'une vis. de manière répétée.
Performance du filetage
Le filetage interne et le boulon correspondant doivent être évalués en fonction des conditions d'assemblage requises.
Essais d'installation
Examen :
-
Méthode d'insertion
-
Force ou couple requis
-
Profondeur d'enfoncement
-
Alignement
-
Engagement de l'outil
-
Dommages au matériau hôte
Essais de pose des écrous à sertir
Pour les écrous à sertir, l'essai d'installation doit examiner le trou préparé, l'outil de pose, la déformation du corps, l'enfoncement de la bride et le filetage après pose. condition.
Normes et portée des essais
La norme ASTM D1037 est pertinente pour l'évaluation des propriétés des matériaux composites à base de fibres et de particules de bois et comprend des essais de maintien des fixations spécifiés.
Toutefois, ses procédures d'extraction directe des vis ne doivent pas être considérées comme des essais de certification universels pour tous les types d'inserts filetés.
Un essai de maintien d'insert spécifique à un projet peut nécessiter une procédure définie séparément.
L'acheteur et le fournisseur doivent s'entendre sur la méthode d'essai, l'éprouvette, le conditionnement, la taille de l'échantillon et les critères d'acceptation avant les essais.
Défaillances courantes des inserts filetés et leurs causes
Comprendre les modes de défaillance aide les acheteurs à définir des exigences de qualité plus efficaces.
| Défaillance | Cause possible | Investigation recommandée |
|---|---|---|
| L'insert tourne dans le bois | Mauvais engagement externe ou ajustement du trou | Vérifier le panneau, le trou et l'installation |
| L'insert s'arrache | Rétention insuffisante ou charge inadaptée | Examiner le support, la géométrie et la charge |
| Fissures du panneau | Contrainte d'installation excessive | Vérifier la distance entre le trou et le bord |
| Filetage croisé des boulons | Incompatibilité de filetage Dommages ou défaut d'alignement | Inspecter le filetage interne et le boulon |
| L'insert est trop haut | Mauvais positionnement ou installation | Vérifier la géométrie de la bride et du corps |
| Déformation du bossage en plastique | Processus ou conception du bossage inadaptés | Vérifier la résine, le perçage et les paramètres d'insertion |
| Rotation de l'écrou à riveter | Problème de perçage ou de réglage | Vérifier la géométrie de l'hexagone, la prise et l'installation |
| Filetage interne endommagé | Charge excessive ou fixation incorrecte | Évaluer le filetage et l'assemblage conditions |
| Modifications des performances du lot | Variations du processus ou du matériau | Comparer les spécifications et les échantillons approuvés |
L'analyse des défaillances doit s'attacher à identifier le mécanisme réel.
Le remplacement par un insert plus grand ou un matériau plus dur ne résout pas nécessairement le problème sous-jacent.
Par exemple, un insert surdimensionné peut créer des contraintes supplémentaires dans un panneau mince.
Les mesures correctives appropriées peuvent impliquer la préparation des trous, le contrôle de l'installation, la sélection des matériaux ou la refonte de l'assemblage.
Comment qualifier un fabricant d'inserts filetés avant une commande en gros
La qualification du fabricant doit combiner une évaluation technique, qualitative, commerciale et de la chaîne d'approvisionnement.
Capacités d'ingénierie
Demandez au fournisseur s'il peut :
-
Examiner un dessin ou un échantillon
-
Identifier la famille de produits appropriée
-
Évaluer la vis correspondante
-
Discuter des exigences relatives aux trous et aux matériaux hôtes
-
Identifier les informations techniques manquantes
-
Apporter un soutien à l'approbation d'échantillons contrôlés
Capacité de fabrication
Confirmer quelles opérations sont réalisées en interne et lesquelles sont sous-traitées.
L'acheteur doit savoir qui est responsable du contrôle des dimensions critiques et des modifications de production.
Capacité qualité
Poser des questions sur :
-
Dimensionnel Inspection
-
Vérification du filetage
-
Contrôles des matériaux
-
Inspection de surface
-
Tests d'application
-
Identification des lots
-
Gestion des produits non conformes
Capacité commerciale
Confirmer :
-
Quantité minimale de commande
-
Outillage
-
Coût des échantillons
-
Délai de livraison des échantillons
-
Délai de production Délai
-
Conditions de paiement
-
Emballage
-
Conditions de livraison
Capacité d'approvisionnement à long terme
Évaluer comment le fournisseur maintiendra les spécifications approuvées pour les commandes répétées.
Un fabricant qui produit un bon premier échantillon mais ne peut pas contrôler les modifications ultérieures crée un risque permanent.
Tableau de bord pratique pour les fournisseurs d'inserts filetés
Les équipes d'approvisionnement peuvent utiliser le cadre suivant pour comparer les fournisseurs de manière cohérente.
| Domaine d'évaluation | Poids | Éléments à examiner |
|---|---|---|
| Aspects techniques Compréhension | 20% | Type d'insertion, interfaces, revue des plans |
| Contrôle qualité produit | 20% | Dimensions, filetages, matériaux et inspection |
| Validation fonctionnelle | 15% | Tests d'installation, de fixation et d'assemblage |
| Fabrication et capacité | 15% | Contrôle des processus et planification de la production en série |
| Compétitivité commerciale | 10% | Prix, quantité minimale de commande et outillage Portée |
| Emballage et logistique | 10 % | Identification, protection et livraison |
| Communication et documentation | 10 % | Contrôle des révisions, clarté et réactivité des demandes de prix |
Ces pondérations sont données à titre indicatif et ne constituent pas une norme industrielle universelle.
Les acheteurs doivent les adapter en fonction de la criticité du produit.
Par exemple, un assemblage industriel critique pour la sécurité peut nécessiter une plus grande importance accordée à la validation technique et aux contrôles qualité documentés.
Pour un assortiment standard de quincaillerie, la précision de l'emballage et la régularité des commandes répétées peuvent mériter une attention particulière.
Développement d'inserts filetés OEM : du dessin à la production en série Production
Le développement sur mesure doit suivre un processus d'approbation contrôlé.
Étape 1 — Définir l'application
Identifier le matériau hôte, la fonction de l'assemblage, l'environnement d'utilisation et la méthode d'installation.
Étape 2 — Préparer le cahier des charges
Fournir le dessin de l'insert, la fixation correspondante, la géométrie des trous, le matériau, la finition et les critères d'acceptation.
Étape 3 — Finaliser la revue technique
Le fournisseur évalue la faisabilité de la fabrication et identifie les informations manquantes.
Étape 4 — Confirmer le périmètre du devis
Convenir de l'outillage, des échantillons, des quantités, des conditions commerciales et de l'emballage.
Étape 5 — Élaboration d'échantillons
Produire des composants représentatifs conformément aux spécifications proposées.
Étape 6 — Validation de l'assemblage installé
Tester les composants dans l'assemblage réel ou représentatif de la production.
Étape 7 — Approbation de l'échantillon de référence
Fixer la révision du dessin, la référence de l'échantillon, le matériau, la finition et les exigences critiques.
Étape 8 — Début de la production contrôlée
Fabriquer conformément à la documentation approuvée.
Étape 9 — Inspection et emballage
Vérifier la qualité, la quantité, l'identification et l'emballage des composants.
Étape 10 — Contrôle des commandes répétées
Utilisez la spécification approuvée et la procédure de modification documentée pour les commandes suivantes.
JHFIX décrit ses ateliers de fabrication, son assistance technique, ses contrôles qualité et ses activités d'approvisionnement international sur sa page À propos de nous.
Pour les projets d'inserts filetés sur mesure, le processus de production exact, les matériaux, l'outillage, les tests et les exigences commerciales doivent être confirmés lors de la revue technique.
Pourquoi les échantillons de référence et le contrôle des révisions sont importants
Un échantillon de référence est une référence physique approuvée associée à une spécification contrôlée.
Il aide l'acheteur et le fournisseur à maintenir la cohérence dans le temps.
Pour un projet d'insert, le dossier d'approbation peut inclure :
-
Dessin Numéro
-
Révision
-
Échantillon approuvé
-
Spécifications du matériau
-
Exigences de finition
-
Dimensions critiques
-
Fixation correspondante
-
Matériau hôte
-
Informations sur le perçage et l'installation
-
Critères de test
-
Référence d'emballage
Ceci est particulièrement important lors de l'approvisionnement en inserts de remplacement.
Un fournisseur peut recevoir un ancien échantillon sans dessin.
L'acheteur et le fabricant doivent documenter les dimensions et les caractéristiques fonctionnelles convenues. interfaces avant le début de la production en série.
Sans contrôle des révisions, les équipes d'achat peuvent commander, sans le savoir, des versions légèrement différentes d'un même composant.
Une modification du filetage interne, de l'épaisseur de la bride, de la géométrie des nervures externes ou de la finition peut affecter la compatibilité de l'assemblage.
Quantité minimale de commande (MOQ), délai de livraison et coût de fabrication des inserts filetés
La MOQ est une question commerciale, mais la réponse dépend des exigences techniques.
Un insert fileté sur mesure peut impliquer l'outillage, la préparation des matériaux, la mise en place du processus, le contrôle et l'emballage.
Le fournisseur doit examiner ces conditions avant de confirmer la quantité minimale de commande.
Quels sont les facteurs qui influencent la MOQ ?
Les facteurs potentiels incluent :
-
Géométrie standard ou sur mesure
-
Nuance du matériau
-
Fabrication Méthode
-
Outillage
-
Finition requise
-
Étendue de l'inspection
-
Nombre de variantes
-
Emballage
-
Quantité de production
Plusieurs pages produits actuelles de JHFIX concernant les inserts filetés et les écrous à sertir indiquent 10 000 pièces par spécification confirmée.
Il s'agit d'une condition de la page produit, et non d'une garantie que chaque modèle d'insert a le même MOQ.
Un insert en laiton sur mesure, par exemple, doit faire l'objet d'un devis séparé plutôt que de se voir attribuer le MOQ d'un insert en bois sans rapport.
Quels sont les facteurs qui influencent le prix unitaire ?
Un modèle de coût utile Prise en compte :
Matériaux + fabrication + allocation d'outillage + contrôle + emballage + logistique.
Le prix unitaire le plus bas ne garantit pas forcément le coût total d'achat le plus bas.
Si un composant bon marché engendre des retouches, des tris, des problèmes d'installation ou des demandes de remplacement, ces coûts peuvent dépasser la différence de prix initiale.
Qu'en est-il du délai de livraison ?
Les acheteurs doivent séparer :
-
Revue technique
-
Développement de l'outillage
-
Production d'échantillons
-
Approbation des échantillons
-
Production en série
-
Inspection et emballage
-
Expédition
Le calendrier doit refléter la portée réelle.
Évitez de vous fier à une promesse de livraison générique pour un composant personnalisé qui n'a pas encore été approuvé.
Fourniture d'emballages et de kits de quincaillerie pour inserts filetés
L'emballage fait partie de Contrôle des produits.
Un fabricant de meubles peut utiliser plusieurs inserts d'apparence similaire, mais avec des filetages internes ou des longueurs de corps différents.
Un équipementier industriel peut avoir besoin de plusieurs variantes de serrage pour écrous à sertir.
Si ces composants sont mélangés, la chaîne de montage risque de recevoir une pièce d'apparence correcte, mais inadaptée.
Exigences importantes en matière d'emballage
Les acheteurs doivent préciser :
-
Numéro d'article
-
Désignation du filetage
-
Longueur ou variante de corps
-
Matériau et finition
-
Quantité par emballage
-
Identification du lot
-
Code-barres ou Étiquette
-
Emballage intérieur
-
Carton principal
-
Exigences de protection
Pour les kits d'assemblage, les spécifications d'emballage doivent également identifier les fixations compatibles et les proportions des composants.
JHFIX propose des emballages en sachet personnalisés pour les composants de quincaillerie et les kits.
Ceci concerne les fabricants de meubles, les équipementiers industriels, les importateurs de quincaillerie et les distributeurs de marques privées.
L'objectif n'est pas simplement un emballage attrayant.
Il s'agit d'une identification précise et d'une manutention fiable en aval.
Comment préparer une demande de devis complète pour des inserts filetés
Une demande de devis complète permet aux acheteurs d'obtenir des devis comparables et réduit les études d'ingénierie inutiles. Révisions.
La liste de contrôle suivante peut être utilisée pour les projets standard ou personnalisés.
| Élément de la demande de prix | Informations requises |
|---|---|
| Type d'insert | Insert en bois, écrou à sertir, écrou en T, insert en plastique ou autre |
| Dessin/échantillon | Dessin contrôlé ou composant existant |
| Filetage intérieur | Diamètre, pas, tolérance et profondeur |
| Géométrie externe | Corps, nervures, ergots, bride, conicité ou prise Gamme |
| Matériau | Matériau de base et qualité |
| Finition | Placage, revêtement ou exigence d'aspect |
| Matériau hôte | Bois, MDF, panneau de particules, plastique, tôle |
| Dimensions de l'hôte | Épaisseur, densité ou autres propriétés pertinentes |
| Trou | Diamètre, forme, profondeur et tolérances |
| Installation | Outil, direction, méthode et conditions |
| Accouplement Fixation | Filetage, longueur, engagement et empilage des joints |
| Essais | Méthodes requises et critères d'acceptation |
| Quantité commandée | Quantité de l'échantillon, commande initiale et prévisions |
| Conditionnement | Vrac, emballages au nombre de pièces, kits ou marque privée |
| Documentation | Rapports de matériaux, d'inspection ou d'essais, selon les besoins |
La demande de prix doit clairement identifier toute question en suspens.
Si l'acheteur ne connaît pas le diamètre correct du trou pilote, la demande doit solliciter une analyse technique plutôt que de fournir une valeur arbitraire.
Exemple Demande de devis pour un projet d'inserts filetés OEM
Objet : Demande de devis pour des inserts filetés sur mesure destinés à l'assemblage de meubles
Chère équipe JHFIX,
Nous développons un produit de mobilier modulaire nécessitant des inserts filetés pour les assemblages par boulons mécaniques amovibles.
Notre équipe d'ingénierie peut fournir un échantillon d'insert existant, un schéma proposé, les boulons correspondants, le matériau des panneaux, les détails des avant-trous et les informations relatives à l'assemblage.
Veuillez examiner la géométrie de l'insert proposé et nous indiquer si vos capacités de production actuelles permettent de réaliser ce projet.
Nous souhaiterions également confirmer les options de matériaux et de finitions, les exigences en matière d'échantillons, les dimensions critiques pour le contrôle, la quantité minimale de commande (MOQ), le délai de production et les possibilités d'emballage.
Les éléments finis seront fournis dans des kits d'assemblage spécifiques à chaque modèle ; l'identification des composants et le contrôle des quantités sont donc essentiels.
Veuillez nous indiquer les détails techniques supplémentaires nécessaires à l'établissement d'un devis précis.
Cordialement,
OEM Service des achats
Une demande structurée permet d'établir une discussion technique avant d'entamer les négociations de prix.
Quand choisir une autre solution de fixation ?
Les inserts filetés sont utiles, mais ne conviennent pas à toutes les connexions.
Une autre approche peut être préférable lorsque :
-
Le matériau hôte ne permet pas une rétention suffisante.
-
L'épaisseur disponible de la paroi ou du panneau est insuffisante.
-
L'assemblage ne nécessite pas de filetage machine répété.
-
L'accès pour l'installation ne permet pas le type d'insert sélectionné.
-
La charge prévue dépasse la capacité de la connexion validée.
-
Le matériau ou la finition requis ne convient pas à l'installation. environnement.
-
Un boulon traversant ou un connecteur alternatif offre une conception plus appropriée.
Dans certaines applications d'ameublement, les systèmes de verrouillage à came, les boulons de connexion ou les supports peuvent être mieux adaptés à l'assemblage prévu.
La gamme de quincaillerie pour meubles JHFIX comprend des composants de fixation et de connexion alternatifs qui peuvent être envisagés en fonction de la conception du produit.
L'objectif doit être de sélectionner le bon système de fixation, et non d'imposer un insert fileté dans chaque application.
Pourquoi choisir JHFIX pour l'approvisionnement en inserts filetés et en quincaillerie OEM ?
JHFIX, exploité par Jiangmen Jinhe Hardware Products Co., Ltd., est un fabricant chinois de fixations et de quincaillerie pour meubles.
L'entreprise indique avoir démarré ses activités en 2004 et dessert une clientèle internationale. Marchés.
Ses opérations publiées comprennent le frappe à froid, le taraudage, l'estampage, le moulage par injection, l'assemblage, l'emballage, le contrôle et l'entreposage.
Ces capacités sont pertinentes pour les projets nécessitant plusieurs composants de fixation et de quincaillerie d'ameublement connexes.
Configurations multiples d'écrous et d'inserts
Le catalogue de produits actuel comprend des écrous à insert pour bois, des inserts ronds, des inserts d'ameublement à filetage extérieur, des écrous à sertir et des écrous en T à griffes.
Examen des dessins et des échantillons
Les pages produits décrivent l'examen des commandes sur mesure et des échantillons pour les configurations personnalisées.
Fournitures de quincaillerie connexes
Les acheteurs peuvent envisager les vis, boulons, connecteurs d'ameublement et autres quincailleries compatibles dans le cadre de la même discussion sur l'approvisionnement.
Intégration de l'emballage
L'emballage en vrac, les paquets de quincaillerie comptés et les exigences de marque privée peuvent être examinées en même temps que les spécifications des composants.
Examen de la qualité basé sur l'application
Les informations actuelles sur le produit mettent l'accent sur les dimensions, les filetages d'accouplement, la préparation des trous, l'installation et les tests fonctionnels définis par l'acheteur.
Ce sont des bases utiles pour un projet d'approvisionnement OEM contrôlé.
Toutefois, les acheteurs doivent confirmer le processus de fabrication exact, les matériaux disponibles, les capacités de test, la quantité minimale de commande (MOQ) et la capacité pour leur conception d'insert spécifique.
Une catégorie de produits à elle seule n'établit pas une capacité de fabrication universelle pour chaque technologie d'insert fileté.
Pour un examen spécifique au projet, les acheteurs peuvent contacter JHFIX avec leurs dessins techniques et leurs exigences d'achat.
Foire aux questions sur les fabricants d'inserts filetés
1. Que fait un fabricant d'inserts filetés ? Un fabricant d'inserts filetés produit des composants conçus pour réaliser des filetages internes dans des matériaux ou assemblages compatibles. Selon la spécialisation du fournisseur, les produits peuvent inclure des inserts en bois, des écrous pour meubles, des inserts en plastique, des écrous à sertir et d'autres éléments de fixation filetés. Il convient de vérifier la capacité de production pour le type de produit exact. 2. Comment choisir un fabricant d'inserts filetés fiable ? Évaluez la spécialisation du fournisseur, le contrôle des matériaux, les processus de fabrication, le contrôle dimensionnel, la précision du filetage, la connaissance des applications, les procédures d'approbation des échantillons et la documentation relative aux commandes répétées. Le fournisseur doit comprendre l'assemblage complet et non seulement l'insert seul. Quelle est la différence entre les inserts filetés et les écrous classiques ? Un écrou classique se visse généralement sur un boulon correspondant comme un composant distinct. Un insert fileté est conçu pour être retenu dans un autre matériau ou une autre structure, créant ainsi une interface filetage à l'endroit requis. Le mode d'installation et de fixation externe sont des éléments importants de la conception. 4. Quels matériaux sont utilisés pour les inserts filetés ? Les matériaux courants comprennent l'acier au carbone, l'acier inoxydable, le laiton et certains alliages de zinc, selon la conception. La nuance spécifique doit être choisie en fonction des exigences de fabrication, des performances mécaniques, de l'environnement et du coût. La couleur métallique n'est pas un indicateur fiable du matériau de base. 5.Les inserts filetés peuvent-ils être utilisés dans le MDF et les panneaux de particules ? Oui, des inserts filetés adaptés peuvent être utilisés dans les panneaux de meubles composites lorsque les spécifications du panneau, sa géométrie externe, le trou de guidage et la méthode d'installation ont été validés. Il est recommandé de vérifier les performances sur un matériau de production représentatif. 6. Les inserts filetés conviennent-ils au plastique ? Certains inserts filetés sont spécialement conçus pour les plastiques compatibles. Les méthodes d'installation peuvent inclure le thermofixage, l'insertion par ultrasons, le pressage ou le moulage. Un insert en bois ne doit pas être considéré automatiquement comme adapté à une application sur plastique. 7. Quelle est la différence entre un insert fileté pour bois et un écrou à sertir ? Un insert fileté pour bois s'engage dans un trou préparé dans du bois ou un panneau composite grâce à sa géométrie extérieure. Un écrou à sertir est généralement conçu pour les assemblages de tôlerie appropriés et est maintenu par déformation contrôlée lors de la pose. Leurs procédures d'installation et méthodes de qualification diffèrent. 8. Les inserts filetés peuvent-ils être personnalisés à partir de plans ? Oui, sous réserve des capacités du fournisseur et de la faisabilité de la fabrication. La personnalisation peut concerner le filetage, la longueur, la géométrie du corps, la bride, les caractéristiques externes, le matériau, la finition et l'emballage. Un plan complet et les informations relatives à l'application doivent être fournis avant toute demande de devis. 9. Pourquoi un insert fileté tourne-t-il à l'intérieur du matériau hôte ? Les causes possibles incluent un mauvais ajustement du trou, une géométrie de retenue externe inadaptée, une installation incorrecte, des dommages au matériau hôte ou un couple de serrage excessif. La cause doit être identifiée par inspection et essais représentatifs. 10. Comment teste-t-on la résistance à l'arrachement d'un insert fileté ? La performance à l'arrachement est évaluée à l'aide d'un assemblage, d'un matériau hôte, d'une direction de charge et d'une méthode d'essai définis. Le résultat dépend de la configuration d'essai complète. Il ne faut pas comparer directement les valeurs de performance numériques obtenues avec des matériaux ou des méthodes d'essai non pertinents. 11. Quelles sont les tailles de filetage disponibles chez les fabricants ? Les tailles de filetage disponibles dépendent du type d'insert et du fournisseur. Les désignations métriques courantes incluent M4, M5, M6 et M8, mais la disponibilité, le pas, la tolérance et la profondeur de filetage spécifiques au produit doivent être confirmés. 12. Quel est le MOQ pour les inserts filetés sur mesure ? Le MOQ dépend du matériau, de la géométrie, du processus de fabrication, de l'outillage, de la quantité, du contrôle et de l'emballage. Plusieurs pages produits JHFIX indiquent 10 000 pièces par spécification confirmée, mais les projets sur mesure nécessitent une confirmation séparée. 13. Les inserts filetés doivent-ils être testés avec le boulon correspondant ? Oui. Le boulon d'accouplement et l'assemblage complet doivent être vérifiés lorsque la compatibilité et les performances sont importantes.
Un insert aux dimensions acceptables peut néanmoins entraîner des problèmes d'assemblage si la longueur du boulon, le filetage, l'engagement ou les conditions d'installation sont inadaptés.
14. Les inserts filetés peuvent-ils être conditionnés avec les fixations correspondantes ?
Selon le fournisseur et l'envergure du projet, les inserts filetés peuvent être fournis avec les boulons, vis et autres composants correspondants, dans des kits de quincaillerie.
Les acheteurs doivent fournir la nomenclature, les quantités, l'identification des articles, les étiquettes et les exigences d'emballage.
